Вы можете быть уверены, что купите анализаторы импеданса E4991B на нашем заводе. Анализатор импеданса E4991B с диапазоном частот от 1 МГц до 3 ГГц, базовой точностью 0,65% в широком диапазоне импеданса, возможностью измерения материалов для анализа температурных характеристик и функцией прямого считывания диэлектрической и проницаемости.
Вы можете быть уверены, что купите анализаторы импеданса E4991B на нашем заводе. E4991B Анализатор импеданса, 1 МГц – 3 ГГц

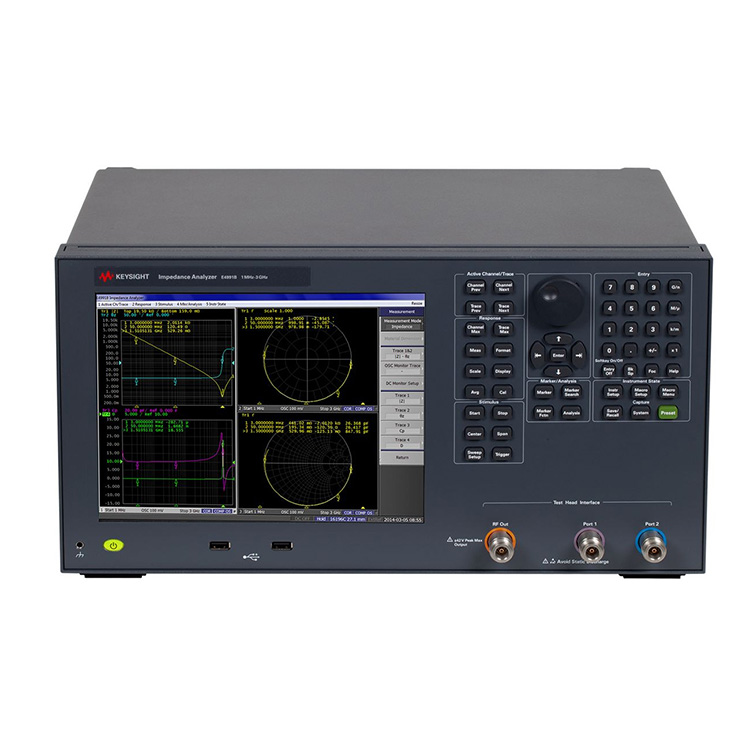

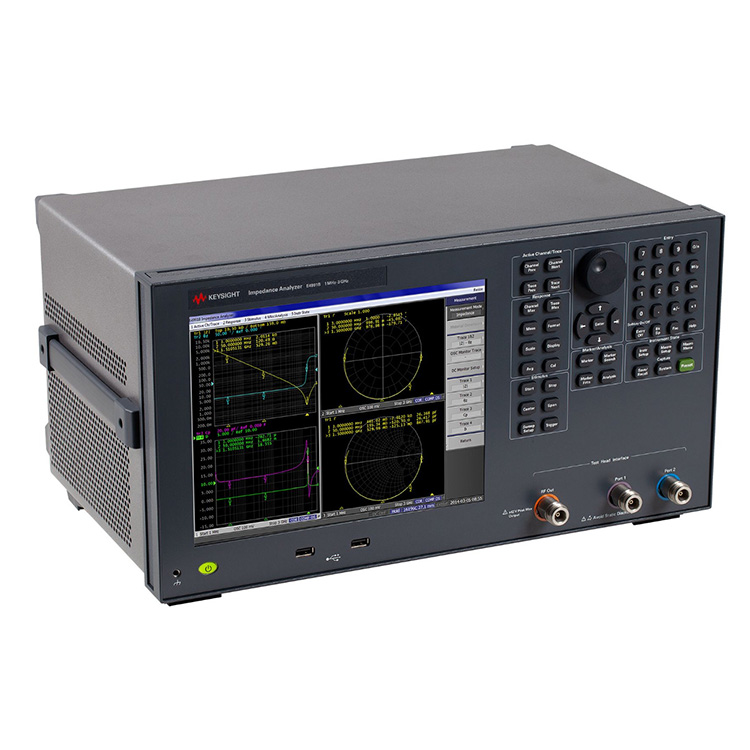

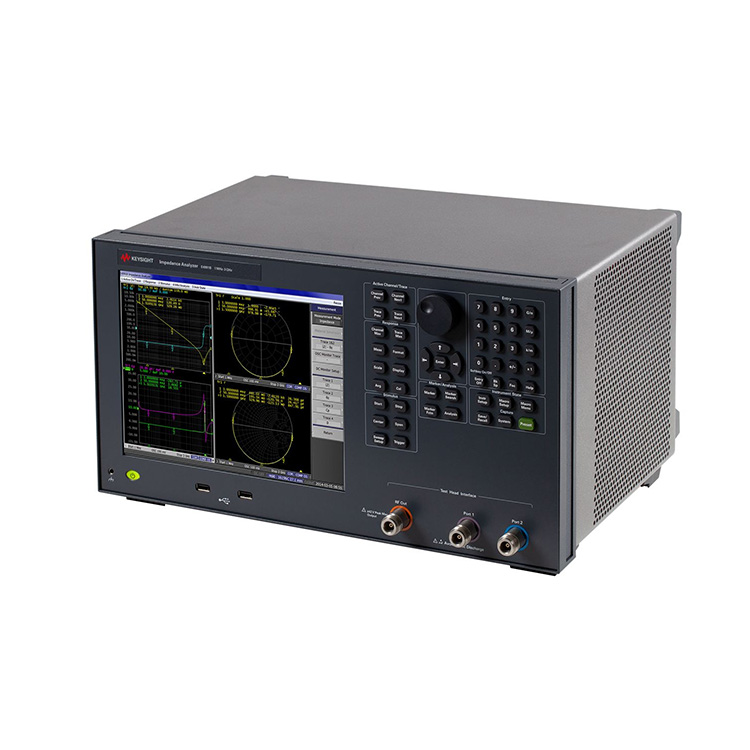

Анализатор импеданса Keysight E4991B — идеальное решение для определения характеристик и оценки электронных компонентов, полупроводниковых приборов и материалов.
Три варианта обновляемой частоты: от 1 МГц до 500 МГц/1 ГГц/3 ГГц.
Базовая точность ±0,65 % и диапазон импеданса от 120 мОм до 52 кОм (диапазон точности измерения 10 %).
Параметры измерения: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. Требуется опция 001)
Встроенное смещение постоянного тока (опция 001): от 0 В до ±40 В, от 0 А до ±100 мА.
4-канальный и 4-канальный цветной 10,4-дюймовый ЖК-дисплей с сенсорным экраном
Функция анализа данных: анализ эквивалентной цепи, проверка предельной линии.
Измерение диэлектрических/магнитных материалов (опция 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', μr'', tanδ(μ)
Возможности измерения температурных характеристик (опция 007) и надежных измерений на пластине (опция 010).
Опции измерения материалов обеспечивают возможность анализа температурных характеристик (Опция 007) и функцию прямого считывания диэлектрической и проницаемости (Опция 002).
Комплект для подключения станции пробников (опция 010) обеспечивает точное решение для измерения импеданса на пластине или микрокомпоненте в диапазоне частот до 3 ГГц.
E4991B поддерживает широкий спектр тестовых принадлежностей, призванных сделать измерения простыми и надежными.
Независимо от того, занимаетесь ли вы исследованиями и разработками, контролем качества или инспекцией, E4991B является идеальным решением для определения характеристик и оценки электронных компонентов, полупроводниковых устройств и материалов.
Для измерения материалов E4991B работает с пакетом измерения материалов N1500A-005 и обеспечивает простоту измерений (до 1 ГГц), от настройки приборов до создания отчетов.
| Дополнительная информация: | RF IV, подходит для точной оценки импеданса. Анализ эквивалентной цепи (7 моделей). Измерение материала. (опция 002) Проверка температурных характеристик (опция 007) Измерение импеданса на пластине. с зондовой станцией (опция 010) 4 канала, 4 трассировки |
| Базовая точность: | 0,65% |
| Смещение постоянного тока: | от 0 В до ±40 В, от 0 А до ±100 мА (опция 001) |
| Частота: | от 1 МГц до 500 МГц/1 ГГц/3 ГГц |
| Максимальная частота: | 3 ГГц |
| Измерение: | RF-IV метод |
| Диапазон измерения (точность <10%): | от 120 мОм до 52 кОм |
| Другие особенности: | Анализ эквивалентной цепи, проверка предельной линии и т. д. Измерение диэлектрических/магнитных материалов (опция 002), измерение температурных характеристик (опция 007), |
| Особые возможности: | н/д |
| Целевое ТУ: | Устройство общего назначения Материал |
| Тип: | Анализатор импеданса |
