Как профессиональный производитель, мы хотели бы предоставить вам высококачественные цифровые мультиметры Fluke8558A. 8558A использует ту же платформу, что и полностью загруженный эталонный мультиметр 8588A.
Как профессиональный производитель, мы хотели бы предоставить вам высококачественные цифровые мультиметры Fluke8558A. 8,5-разрядный мультиметр 8558A обеспечивает оцифровку высокого разрешения со скоростью 5 мегавыборок в секунду для автоматизации систем в лабораториях и производственных испытательных средах. Новая конструкция высокоскоростной системы Fluke и самая быстрая в отрасли возможность прямой оцифровки позволяют значительно увеличить пропускную способность многих автоматизированных системных приложений, требующих сочетания высочайшей скорости и высочайшей точности. Превосходная точность обеспечивается в широком диапазоне измерений, более девяти функциях, с интуитивно понятным пользовательским интерфейсом на цветном дисплее.
8558A использует ту же платформу, что и полностью загруженный эталонный мультиметр 8588A. Платформа имеет общий интуитивно понятный пользовательский интерфейс с простой в навигации структурой меню для всех конфигураций и соответствующими SCPI-совместимыми командами для автоматизированной среды. Платформа 8588A гарантирует минимум 100 000 показаний в секунду при 4,5 цифрах через GPIB, USBTMC или Ethernet, а также встроенную память данных, способную хранить до 15 миллионов показаний.

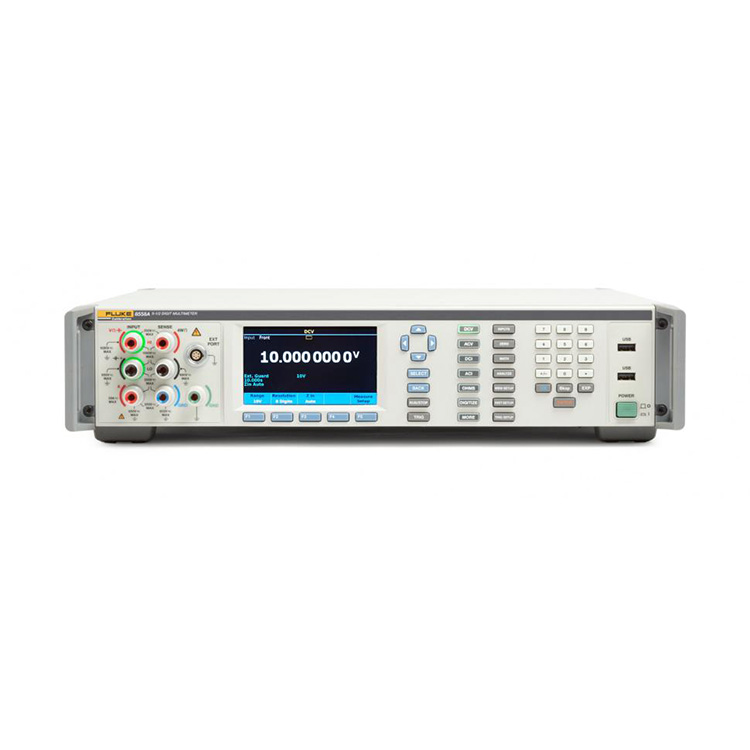

A. Терминалы визуального управления соединениями
Активные клеммы загораются, помогая пользователю выполнить правильные соединения.
Б. Легкодоступные конфигурации
Диапазон, апертура, входное сопротивление, среднеквадратичный фильтр и другие конфигурации измерений легко доступны.
C. Большой, яркий полноцветный дисплей.
Интуитивно понятный пользовательский интерфейс и плоская структура меню упрощают доступ к конфигурациям и просмотру графиков тенденций, форм сигналов, БПФ, гистограмм и статистики.
D. Программируемый передний/задний электронный переключатель
Устраняет ручное управление и позволяет получить немедленные результаты соотношения с помощью одной удаленной команды.
E. Клемма 30 А (только 8588A; 2 А для 8558A)
Обеспечивает самый широкий в отрасли диапазон измерения тока с помощью одного терминала.
F. Программные клавиши меню
Адаптируйтесь к активной функции, чтобы структура меню была интуитивно понятной и простой в освоении.
G. Многоязычный выбор
Выбор английского, китайского, французского, японского, корейского, русского и испанского языков.
H. Триггер запуска/останова
Переключает состояние непрерывного или автономного измерения.
I. USB-порты
Быстро и легко скачивайте данные на флэш-накопитель.

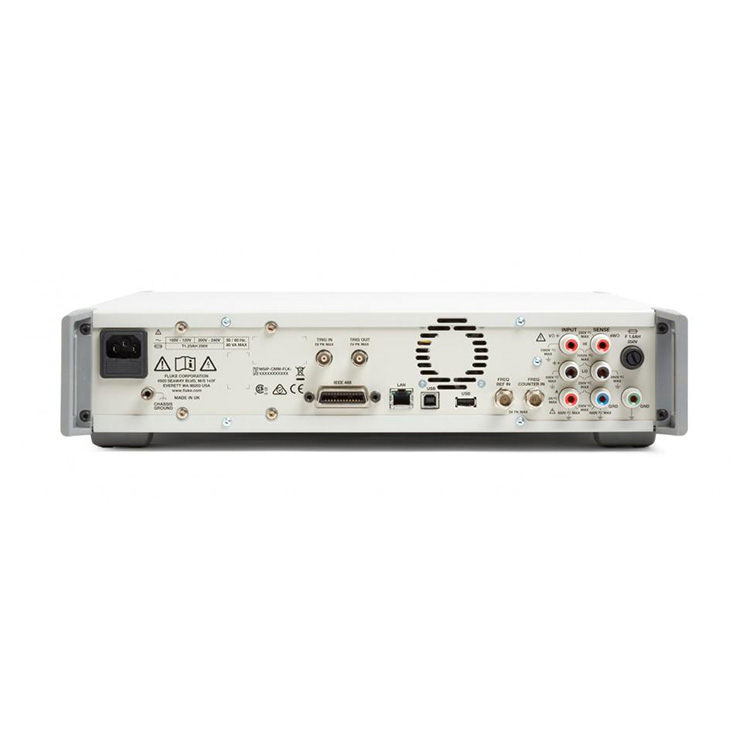

Fluke 8558A с обозначениями (сзади)
J. Вход/выход триггера
Точный запуск максимизирует синхронизацию при автоматизации системы.
К. Счетчик частоты
Обеспечивает измерение частотомером 100 МГц при частоте 0,5 мкГц/z.
L. Входные разъемы на задней панели
Входные разъемы на передней панели зеркально отражаются для совместимости подключения и позволяют выполнять измерения при сканировании спереди/сзади.
М. IEEE 488, интерфейсы LAN, USB
Стандартный удаленный интерфейс для простой интеграции системы.
Н. USB-порт
Быстро и легко скачивайте данные на флэш-накопитель.
О. 2 А терминал
напряжение постоянного тока
от 100 мВ до 1000 В (максимум 1050 В)
2,02x полный масштаб
Максимальное разрешение: 1 нВ
4,0 мкВ/В (95 %) 5,7 мкВ/В (99 %), 1 год
0,5 мкВ/В (95 %) 0,65 мкВ/В (99 %), стабильность в течение 24 часов
Апертура считывания от 0 до 10 с (разрешение 200 нс)
постоянный ток
От 10 мкА до 2 А (8558A)
2,02x полный масштаб
Максимальное разрешение: 1 пА
9 мкА/А (95 %), 12 мкА/В (99 %), 1 год
Апертура считывания от 0 нс до 100 с
напряжение переменного тока
от 10 мВ до 1000 В, от 1 Гц до 10 МГц (максимум 1050 В, среднеквадратичное значение)
2,02x полной шкалы Vpp, 1,2x полной шкалы Vrms
Максимальное разрешение: 1 нВ
80 мкВ/В (95 %), 103 мкВ/В (99 %), 1 год
переменный ток
От 10 мкА до 30 А (только 8588A; 2 А для 8558A)
2,02x полной шкалы Vpp, от 1 Гц до 100 кГц 1,2x полной шкалы Vrms
Максимальное разрешение: 1 пА
300 мкА/А (95 %), 387 мкА/В (99 %), 1 год
Сопротивление
От 1 Ом до 10 ГОм (макс. 20 ГОм)
2,02x полный масштаб
Максимальное разрешение: 10 нОм
10 мкОм/Ом (95 %), 13 мкОм/Ом (99 %), 1 год
Режим низкого тока, режим высокого напряжения и реверсирование тока Tru Ohms™
Оцифровать V
от 100 мВ до 1000 В (максимум 1050 В)
2,02x полный масштаб
Максимальное разрешение: 18 бит
Частота дискретизации 5 мегавыборок в секунду
Полоса пропускания до 20 МГц
Оцифровать я
От 10 мкА до 30 А (только 8588A; 2 А для 8558A)
2,02x полный масштаб
Максимальное разрешение: 18 бит
Частота дискретизации 5 мегавыборок в секунду
Полоса пропускания до 4 МГц
Частота или период
Напряжение, до 10 МГц
Ток, до 100 кГц
Частота до 100 МГц по BNC
0,5 мкГц/Гц, 1 год
Емкость
от 1 нФ до 100 мФ
400 мкФ/Ф, 1 год
Температура
ПТС и термопара
5 мК ПРТ, 25 мК ТС - 1 год
РЧ мощность
Внешний шунт постоянного и переменного тока серии NRP компании Rhode & Schwarz NRP
Внешний шунт постоянного и переменного тока
A40B и любой другой внешний шунт.
Скорость чтения
1 чтение/с @ 8,5 цифр в память
100 000 показаний/с при 4,5 цифрах в памяти
До 5 000 000 (5 MS/s) показаний/с в энергозависимую память при оцифровке V и I
Передача до 500 000 показаний/с через USB в двоичном формате.
Память измерений
15 миллионов показаний нестабильны
7,5 миллионов показаний с нестабильной отметкой времени
16 ГБ энергонезависимая
GPIB, USBTMC, Ethernet
Встроенные удаленные команды, совместимые с SCPI
Режим эмуляции 8508A и 3458A
Полная поддержка библиотеки процедур калибровки MET/CAL™ в эмуляции Fluke 8508A.
водитель IVI
USB-накопитель для удобной передачи данных в формате .csv.
Триггерные механизмы
Ручной триггер
Внешний триггерный вход и триггерный выход BNC
Внутренний триггер или триггер по уровню
Триггер таймера
Триггер эпохи
Линейный триггер
ШИННЫЙ триггер
