Как профессиональный производитель, мы хотели бы предоставить вам трехлучевые диодные датчики мощности R&S NRP18S. Трехлучевые диодные датчики мощности подходят для многочисленных применений, поскольку они поддерживают измерения непрерывного среднего, пакетного среднего, среднего временного интервала, среднего значения по стробу и трассировки.
| Модели | R&S®NRP18S |
| Диапазон частот | 10 МГц – 18 ГГц |
| Диапазон уровней | -70 дБм - +23 дБм |
| LAN-интерфейс | |
| Тип разъема | Н (м) |
Быстрые и точные измерения мощности для непрерывных и модулированных сигналов.
100 000 показаний/с

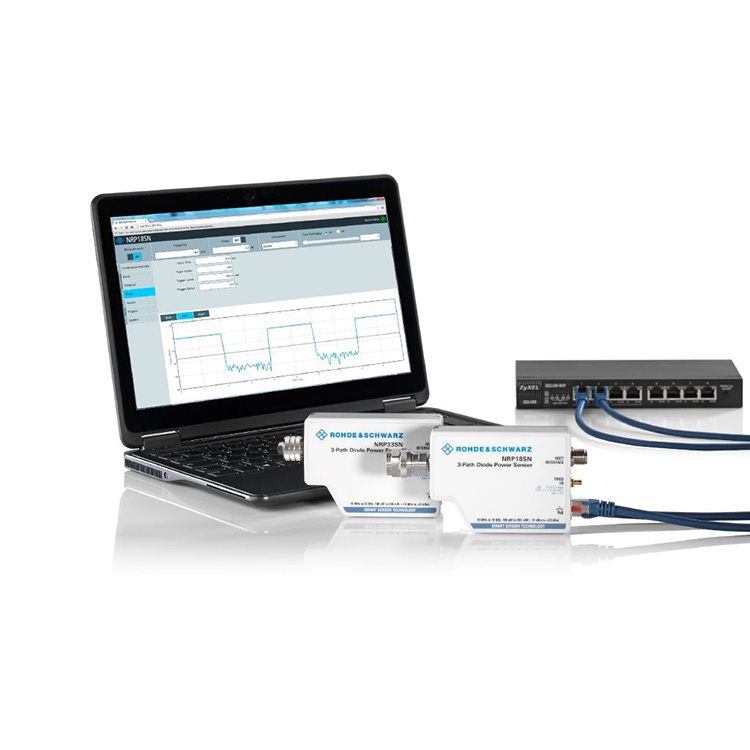

Управление и мониторинг через LAN и USB
Датчики для приложений с высокой мощностью
Гибкая работа с базовым блоком R&S®NRX
Как профессиональный производитель, мы хотели бы предоставить вам трехлучевые диодные датчики мощности R&S NRP18S. В датчиках мощности R&S®NRPxxS/SN используются три отдельных диодных тракта, каждый из которых работает в оптимальном диапазоне детектора. В результате средняя мощность может быть определена с высокой точностью независимо от типа модуляции. Мешающие сигналы или гармоники практически не влияют на результаты измерений. Таким образом, датчики мощности R&S®NRPxxS/SN ведут себя аналогично термодатчикам мощности, но обеспечивают значительно более высокую скорость. Они обеспечивают динамический диапазон до 93 дБ с превосходным нижним пределом измерения –70 дБм.
Идеальное решение для многих приложений
Трехлучевые диодные датчики мощности подходят для многочисленных применений, поскольку они поддерживают измерения непрерывного среднего, пакетного среднего, среднего временного интервала, среднего значения по стробу и трассировки. Обладая выдающимися характеристиками, беспрецедентной скоростью и точностью измерения, датчики можно использовать для точного измерения средней мощности беспроводных сигналов, таких как GSM и 3GPP, а также сигналов с более широкой полосой пропускания, таких как LTE, LTE-Advanced или 5G.
Улучшенная концепция трех путей
В датчиках мощности R&S®NRPxxS(N) используются три отдельных диодных тракта, каждый из которых работает в оптимальном диапазоне детектора. Средняя мощность может быть определена с высокой точностью независимо от типа модуляции. Мешающие сигналы или гармоники практически не влияют на результаты измерений. Таким образом, датчики мощности R&S®NRPxxS(N) ведут себя аналогично датчикам тепловой мощности, но обеспечивают значительно более высокую скорость и динамический диапазон до 93 дБ.
Даже на низких уровнях до -70 дБм.
Для повышения точности измерений на низких уровнях необходимо усреднять несколько измеренных значений. Хотя усреднение уменьшает шумовую составляющую, оно также замедляет измерение. Поэтому датчики мощности R&S®NRPxxS(N) были разработаны с учетом чрезвычайно низкого уровня шума при измерении.
Датчики мощности R&S®NRPxxS(N) могут выполнять измерения до нижнего предела –70 дБм с самой высокой скоростью и точностью, доступными в настоящее время на рынке.
Неограниченное время измерения со скоростью до 100 000 измерений/с.
В режиме быстрого непрерывного усреднения датчики мощности R&S®NRPxxS(N) могут выполнять до 100 000 запускаемых измерений/с с минимальным временем повторения запуска 100 мкс без потери каких-либо измерений. Такая скорость измерения достигается за счет использования буферного режима. В буферном режиме все измеренные данные собираются внутри датчика и передаются одним блоком на хост датчика. Датчики R&S®NRPxxS(N) работают в новом быстром режиме без ограничения по времени!
Выполнение измерений мощности до 30 Вт

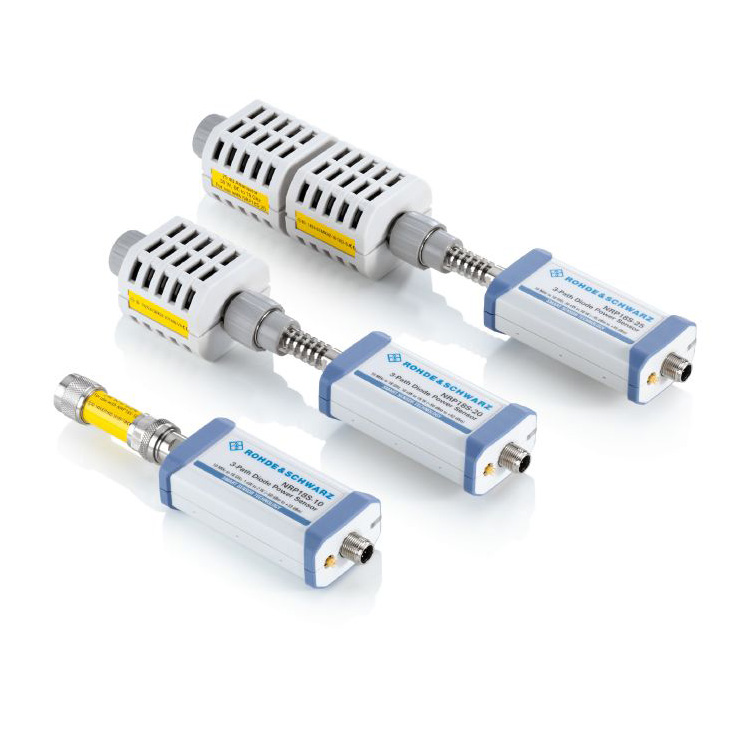

Мощные трехлучевые диодные датчики мощности R&S®NRP18S-10, R&S®NRP18S-20 и R&S®NRP18S-25 состоят из R&S®NRP18S и восходящего аттенюатора 10/20/25 дБ. Они способны выполнять измерения мощности до 2 Вт, 15 Вт и 30 Вт. При использовании с аттенюатором ошибки несоответствия между датчиком и аттенюатором автоматически корректируются. S-параметры аттенюатора определяются и сохраняются в датчике во время производства.
Специально разработан для использования в термовакуумных камерах (TVAC).

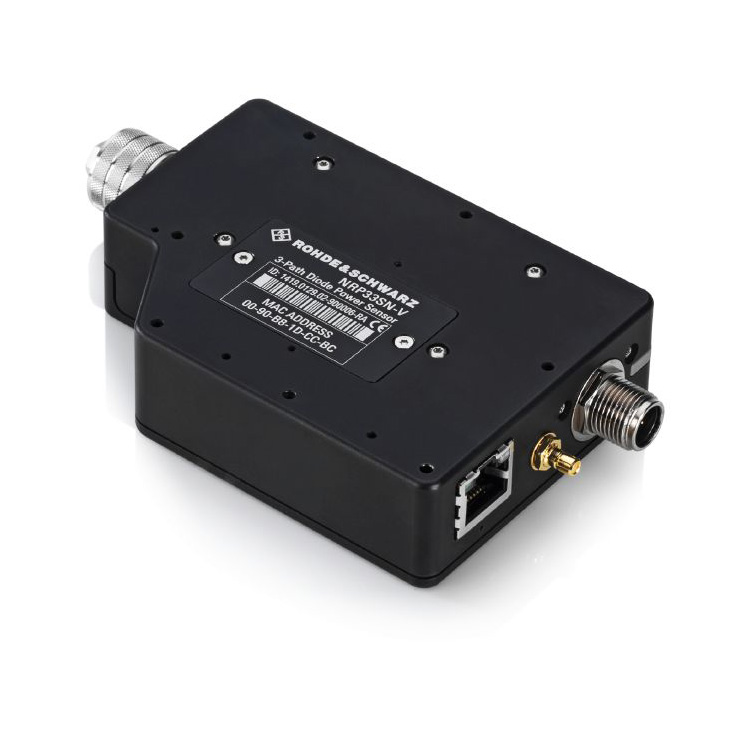

Датчик мощности R&S®NRPxxSN-V, совместимый с TVAC, предназначен для приложений спутниковой связи в диапазоне частот до 67 ГГц. В процессе производства все компоненты запекаются в вакуумной камере, поэтому выделение газов сведено к минимуму. Благодаря возможности локальной сети датчиками мощности можно легко управлять и контролировать их снаружи камеры, а вентиляционные отверстия в корпусе обеспечивают выравнивание давления.
