Как профессиональный производитель, мы хотели бы предоставить вам генераторы сигналов R&S SZU100A. Он также может быть оснащен максимум двумя внутренними модулями основной полосы частот и четырьмя модулями имитатора замираний. Эта концепция позволяет объединить два полнофункциональных векторных генератора сигналов в одном устройстве, что позволяет легко создавать сложные сценарии обработки сигналов.
| Название продукта | Диапазон частот | Диапазон уровней | Полоса I/Q модуляции | Гармоники |
| R&S®SZU100A | 100 кГц – 67 ГГц | -120 дБм - +18 дБм | 2 ГГц внутренний 2 ГГц внешний |
< -55 дБн >3,5 ГГц |
Диапазон частот до 67 ГГц (двухканальный: до 44 ГГц)
Полоса модуляции 2 ГГц
Интегрированное замирание с полосой пропускания до 800 МГц и MIMO до 8x8.
Генерация сигналов для всех основных стандартов цифровой связи
Усовершенствованный симулятор ГНСС и радара
Как профессиональный производитель, мы хотели бы предоставить вам генераторы сигналов R&S SZU100A. Требования к производительности и функциональности различаются в зависимости от конфигурации теста и приложения. R&S®SZU100A не имеет себе равных в удовлетворении этих разнообразных требований и устанавливает новые стандарты для генераторов сигналов. При разработке и проверке любого типа ИУ, включая компоненты, модули и комплектные базовые станции, R&S®SZU100A легко генерирует соответствующие тестовые сигналы с высочайшими характеристиками. R&S®SZU100A имеет гибкую модульную конструкцию, которую можно оснастить именно теми опциями, которые необходимы приложениям. Возможна любая конфигурация: от классического однолучевого векторного генератора сигналов до многоканального тестера приемников MIMO.
R&S®SZU100A охватывает диапазон частот до 67 ГГц в качестве однолучевого прибора и до 44 ГГц в качестве двухлучевого прибора. Он также может быть оснащен максимум двумя внутренними модулями основной полосы частот и четырьмя модулями имитатора замираний. Эта концепция позволяет объединить два полнофункциональных векторных генератора сигналов в одном устройстве, что позволяет легко создавать сложные сценарии обработки сигналов.
Стандартный синтезатор высокого класса в R&S®SZU100A обеспечивает исключительные характеристики однополосного фазового шума и негармонических характеристик. Доступно несколько вариантов с низким фазовым шумом для дальнейшего улучшения производительности. Опции R&S®SMW-B711/B721 со сверхнизким фазовым шумом обеспечивают лучшие в своем классе характеристики фазового шума. R&S®SZU100A идеально подходит для измерений, требующих спектральной чистоты.
Широкополосный I/Q-модулятор с радиочастотной полосой пропускания до 2 ГГц охватывает все приложения в своем частотном диапазоне, включая беспроводную связь, спутниковую связь и радар. Внутренняя полоса частот может генерировать сигналы с максимальной полосой радиочастотной модуляции 2 ГГц.
Современные цифро-аналоговые преобразователи и превосходная конструкция радиочастотной цепи обеспечивают исключительную частотную характеристику модуляции <0,4 дБ в полосе пропускания 2 ГГц с отличными характеристиками EVM.

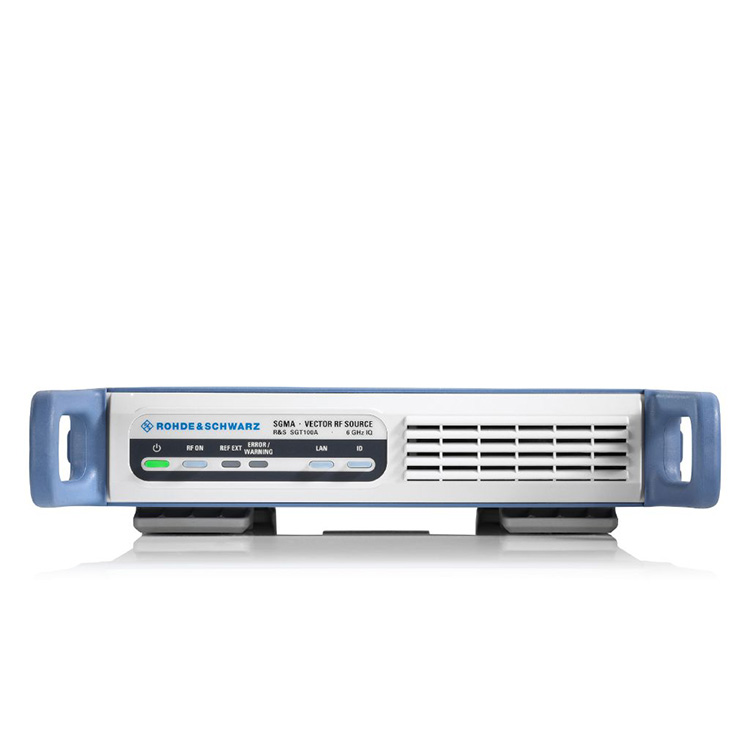

R&S®SZU100A предлагает встроенную эмуляцию канала с полосой затухания до 800 МГц. Профили затухания для всех основных стандартов доступны в виде предустановок. Благодаря наличию до 64 каналов замирания все ключевые сценарии замирания MIMO, такие как 2x2, 3x3, 4x4, 8x4, 4x8 и 8x8, можно настроить в одном приборе. Также поддерживается агрегирование до восьми несущих, а модули генератора сигналов SGT100A могут быть подключены для обеспечения до восьми радиочастотных каналов.

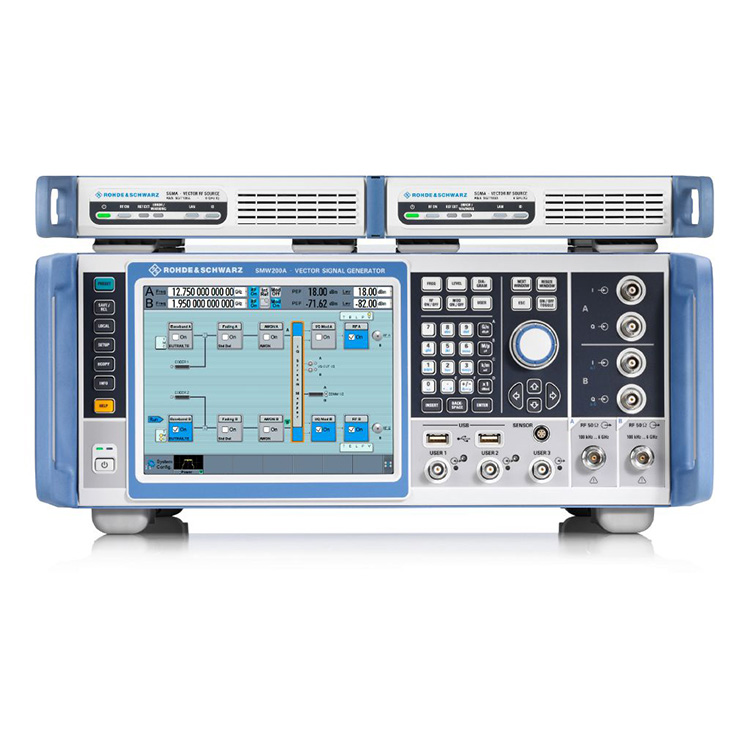

Двухканальный R&S®SZU100A с шестью модулями генератора сигналов R&S®SGT100A, управляемыми от R&S®SZU100A;
Встроенная графическая функция R&S®SZU100A отображает генерируемые сигналы в режиме реального времени. Пользователь может выбрать тип отображения, например. Зависимость I/Q от времени, частотного спектра, векторной диаграммы или CCDF. R&S®SZU100A также предлагает устройство записи макросов SCPI с генератором кода, который записывает все ручные операции для создания файла с последовательностью удаленных команд. Предусмотрены интегрированные шаблоны кода для прямой генерации исполняемого кода для MATLAB®, CVI или Python.
Графический мониторинг сигналов в реальном времени чрезвычайно полезен при формировании сложных сигналов.
Стандарты беспроводной связи
Отслеживание конвертов в режиме реального времени
ГНСС-моделирование
Радарное моделирование
